|
玻璃鱗片膠泥特點(diǎn)：
耐化學(xué)介質(zhì)、高溫濕態(tài)腐蟲性氣體性能
水蒸氣滲透率、硬化收縮率小，線膨脹系數(shù)低
耐高溫及強(qiáng)溫度沖擊，磨耗姓能小
常溫硬化、成型施工簡單，修補(bǔ)容易
煙氣脫硫裝置(FGD)的耐腐蟲襯里
煙囪及排氣裝置耐獨(dú)襯里
位于漲落潮水區(qū)干濕交替的海上建筑的防腐獨(dú)
混凝土建筑物中的地面、排水溝、污(廢)水池的耐蝕復(fù)蓋層
化學(xué)儲(chǔ)罐（槽）、工業(yè)設(shè)備裝置等的表面防護(hù)
玻璃鱗片膠泥應(yīng)用：
玻璃鱗片是生產(chǎn)重防腐涂料、珠光顏料和塑料制品不可缺少的重要原材料，應(yīng)用于防腐領(lǐng)域，可明顯提高涂料的防腐姓能，延長物件使用壽命；用來制造珠光顏料，玻璃鱗片珠光顏料的光澤度遠(yuǎn)遠(yuǎn)優(yōu)于天然云母、人工合成云母制作的珠光顏料，并兼有防腐、防紫外線照射的功能；用于塑料領(lǐng)域，可增加塑料制品的強(qiáng)度，防止熱塑性塑料制成的精密部件的熱變形，提高其空間穩(wěn)定性。
1 、玻璃鱗片能水蒸汽和化學(xué)溶劑對(duì)基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由 C- 玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。
2 、由于有相對(duì)與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提成一種熱穩(wěn)定層，因而能防止襯底的裂解和剝落。
3 、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高 20-40 ℃，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。
4 、熱脹系數(shù)小。
5 、含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹脂層硬的多，因此有較高的抗表面磨損姓能。
6 、配伍性能好，可以與各種樹脂組成防腐涂料
玻璃鱗片防腐具備哪些特性：
玻璃鱗片防腐具備哪些特點(diǎn)，相信很多人都知道，行業(yè)的競爭非常激烈，玻璃鱗片防腐施工脫非常簡單，玻璃鱗片防腐具備了很多的優(yōu)點(diǎn)。
1.玻璃鱗片防腐大的優(yōu)點(diǎn)就是用于施工比較簡單，節(jié)省了很多的人力，這也是核心的競爭力。
2.玻璃鱗片防腐施工耐磨性和對(duì)擦傷抵抗性比強(qiáng)
3.修復(fù)性比較好，使用幾年后，破損的地方只需要進(jìn)行簡單的修復(fù)
4.整體性比較好，現(xiàn)場配料非常的方便
5.不容易產(chǎn)生介質(zhì)擴(kuò)散，可有效的避免腐蝕、分散等
玻璃鱗片膠泥的維護(hù)說明：
1）玻璃鱗片膠泥內(nèi)襯防腐材料盡量縮短保管期，可延長材料使用壽命，并避免在保管期間帶來的麻煩。
2）玻璃鱗片膠泥內(nèi)襯防腐材料應(yīng)在+5～30℃室內(nèi)放置，以防凍裂。儲(chǔ)存時(shí)應(yīng)避免陽光直射，并應(yīng)距離發(fā)熱裝置2m以外，以免加速老化、損壞。
3）玻璃鱗片膠泥內(nèi)襯防腐材料在露天下存放長時(shí)間后，使用前需按檢驗(yàn)要求重新檢驗(yàn)。
4）初次使用的膠泥內(nèi)襯防腐設(shè)備，在使用前不得空罐存放，宜充水貯存保管或用塑料布將各封口封住。
5）玻璃鱗片膠泥內(nèi)襯防腐設(shè)備在運(yùn)行時(shí)必須按照設(shè)計(jì)工藝工況運(yùn)行，如有出現(xiàn)不在工藝工況情況下，需查明原因或停機(jī)待查。

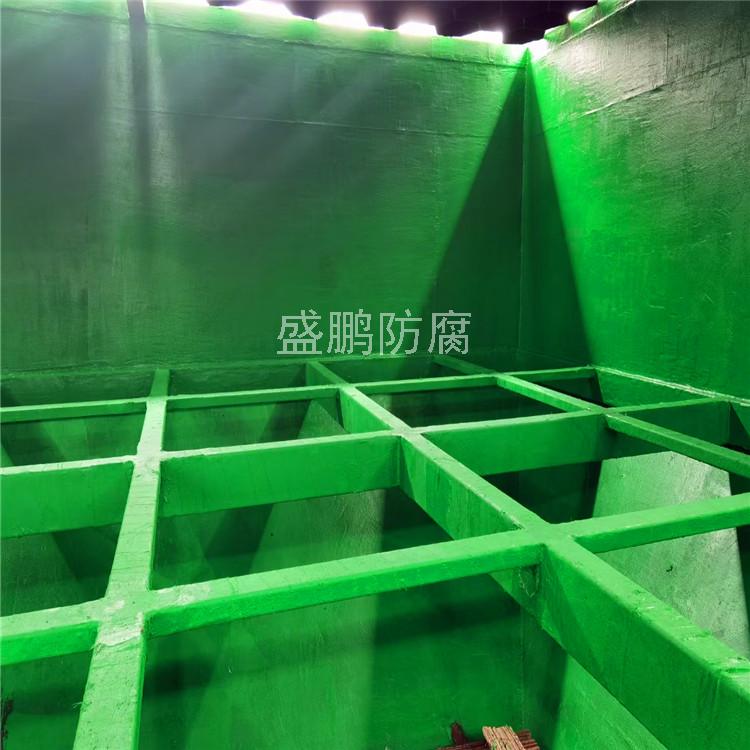

脫硫塔內(nèi)襯防腐有哪幾種施工方案
脫硫塔系統(tǒng)防腐玻璃鱗片--樹脂玻璃鱗片膠泥
1、施工依據(jù)
HG/T 2640-2004《玻璃鱗片襯里施工技術(shù)條件》
2、施工程序
基體檢查——基體噴砂處理——鱗片底漆涂刷——鱗片膠泥涂抹（分兩遍涂沫，每層厚度約1.0mm）——局部FRP加強(qiáng)（陰陽角等部位）——質(zhì)量檢測(cè)及修補(bǔ)驗(yàn)收——面漆涂刷
3、施工各環(huán)節(jié)介紹
（1）、基體檢查：
主要檢查項(xiàng)目為：
①設(shè)備結(jié)構(gòu)能否進(jìn)行鱗片襯里施工（如設(shè)備內(nèi)部的局部結(jié)構(gòu)存在狹小的縫隙，施工工具無法深入其中）
②焊縫的打磨，要求焊縫的高度不高于基體0.5mm，且與基體保證平滑過渡
③陰陽角的部位一定要保證拐角部位的圓角半徑R＞5mm。
（2）、噴砂處理：
鱗片襯里對(duì)基體噴砂處理的要求為Sa2.5級(jí)，即要求對(duì)金屬基體表面經(jīng)過噴砂處理后，表面呈現(xiàn)“銀白色"，鋼材表面無可見油脂、污垢、氧化皮、鐵銹、油漆涂層等附著物，任何殘留的痕跡僅是點(diǎn)狀的輕微色斑。
（3）、底漆涂刷：
噴砂后表面在一個(gè)工作輪班（8～12小時(shí)）之內(nèi)或在產(chǎn)生可見的表面銹斑之前上底漆。如果發(fā)生表面生銹，生銹區(qū)域?qū)⒏鶕?jù)以上要求重新噴吹。通過刷或滾動(dòng)上底漆。根據(jù)現(xiàn)場環(huán)境溫度按照相應(yīng)的比例在底漆中加入固化劑和促進(jìn)劑攪拌均勻后使用（注意：促進(jìn)劑和固化劑嚴(yán)禁同時(shí)加入，應(yīng)當(dāng)先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌均勻）。
當(dāng)以下任何情況存在時(shí)不允許上底漆：
工作區(qū)域的相對(duì)濕度大于85%— 金屬表面的溫度未超過工作區(qū)域空氣溫度3℃。
金屬表面的溫度或工作區(qū)域空氣的溫度高于32℃或低于5℃時(shí)。
金屬表面有灰塵、污跡或水分涂刷后的底漆層應(yīng)當(dāng)均勻，無漏涂，無明顯的流淌痕跡。
（ 4）、膠泥涂抹：
膠泥涂抹時(shí)，底漆層必須已經(jīng)固化，且底漆層暴露在空氣中的時(shí)間不超過兩周。
抹涂磙壓施工作業(yè)是通過作業(yè)人員用抹子、灰刀等工具按一定厚度要求和一定的涂抹方向涂抹到被防護(hù)的表面，再經(jīng)過壓磙（方向統(tǒng)一）壓光、除泡壓實(shí)、壓平、使鱗片按規(guī)定方向疊壓排列后固化成型。（分兩遍施工完成，滾壓使用羊毛滾筒沾取少量滾壓液）根據(jù)現(xiàn)場環(huán)境溫度按照相應(yīng)的比例在鱗片膠泥中加入固化劑和促進(jìn)劑攪拌均勻后使用（注意：促進(jìn)劑和固化劑嚴(yán)禁同時(shí)加入，應(yīng)當(dāng)先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌均勻）。鱗片膠泥的施工環(huán)境與底漆涂刷的施工環(huán)境相同
（ 5）、局部FRP加強(qiáng)層：
在設(shè)備的陰陽角、人孔、支撐及接管處等部位結(jié)構(gòu)應(yīng)力較為集中，由于鱗片襯里材料為熱固化材料，所以在材料固化過程中會(huì)在這些部位形成較大的熱應(yīng)力集中，為保證這些部位的防腐層質(zhì)量，需要在該部位加襯一層FRP加強(qiáng)層，從而確保這些部位的防腐層質(zhì)量。 FRP貼襯，一般采用手糊法，貼襯順序應(yīng)先立面后平面，先上后下，先里后外，先壁后底。一般采用間斷法施工，先涂刷膠料，再襯布或氈，趕走氣泡并貼緊，其上再涂膠料直至完全漿布或氈沁透。FRP襯里施工后應(yīng)檢查其質(zhì)量，如有毛刺，流淌，氣泡等缺陷，應(yīng)清除修整，合格后方可繼續(xù)施工。在固化后，應(yīng)進(jìn)行質(zhì)量檢查，發(fā)現(xiàn)缺陷后應(yīng)進(jìn)行修補(bǔ)。FRP加強(qiáng)層的施工環(huán)境要求與底漆涂刷的施工環(huán)境要求相同。根據(jù)現(xiàn)場環(huán)境溫度按照相應(yīng)的比例在FRP膠液中加入固化劑和促進(jìn)劑攪拌均勻后使用（注意：促進(jìn)劑和固化劑嚴(yán)禁同時(shí)加入，應(yīng)當(dāng)先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌均勻）。
（6）、局部耐磨層施工工藝
在防腐部位有較大的磨損狀況需要在鱗片膠泥涂抹層上再涂抹一層厚度不小于1.5mm的耐磨層，以保證防腐層的質(zhì)量。即在膠泥涂抹完成并固化后再涂抹耐磨層。
耐磨層的涂抹施工過程與鱗片膠泥的施工過程相同，即采用涂抹磙壓法施工。
抹涂磙壓施工作業(yè)是通過作業(yè)人員用抹子、灰刀等工具按一定厚度要求和一定的涂抹方向涂抹到被防護(hù)的表面，再經(jīng)過壓磙（方向統(tǒng)一）壓光、除泡壓實(shí)、壓平按規(guī)定方向疊壓排列后固化成型。
（7）耐磨層材料的配比如下：
耐磨膠液量：耐磨顆粒（70～140目精制耐磨粉）：固化劑：促進(jìn)劑=100：240：2：0.2 耐磨層配制過程如下：
稱取一定量的耐磨膠液量，按比例首先加入精制耐磨粉攪拌均勻后加入促進(jìn)劑，促進(jìn)劑攪拌均勻后再加入固化劑攪拌2-3分鐘，待固化劑攪拌均勻后進(jìn)行涂抹施工。
（1）、質(zhì)量檢測(cè)及修補(bǔ)驗(yàn)收
等防腐層施工完畢并固化后，對(duì)施工過的防腐層根據(jù)設(shè)計(jì)要求進(jìn)行質(zhì)量檢測(cè)，檢測(cè)分為目測(cè)、厚度檢測(cè)、針孔檢測(cè)。當(dāng)沒有達(dá)到設(shè)計(jì)要求時(shí)，需要對(duì)防腐層進(jìn)行修補(bǔ)，修補(bǔ)過程與鱗片襯里的施工過程近似。
①、 目測(cè)：要求防腐層表面整體均勻、平整，無漏涂，無特別明顯的不均勻狀況。
②、 厚度檢測(cè)：通過電磁測(cè)厚儀進(jìn)行厚度檢測(cè)，根據(jù)設(shè)計(jì)厚度要求進(jìn)行檢測(cè)，每平方米測(cè)3個(gè)點(diǎn)，要求達(dá)到襯里設(shè)計(jì)厚度的要求，當(dāng)厚度達(dá)不到要求時(shí)再涂抹一層鱗片膠泥，達(dá)到設(shè)計(jì)厚度的要求，并通過厚度檢測(cè)合格后為止。煙道部位的鱗片襯里厚度為2mm。
③、 電火花檢測(cè)：通過電火花檢測(cè)儀對(duì)防腐層進(jìn)行100% 全面針孔檢測(cè)，當(dāng)發(fā)現(xiàn)存在針孔時(shí)要進(jìn)行修補(bǔ)直至通過電火花檢測(cè)合格為止。修補(bǔ)過程為：表面處理（通過打磨來完成，即對(duì)不合格部位打磨至底層）——鱗片膠泥涂抹——檢測(cè)。 電火花檢測(cè)的電壓為7000V。（每增加1mm檢測(cè)電壓增加3000V）
（8）、面漆：
當(dāng)一切防腐層檢測(cè)合格后，在內(nèi)襯層表面涂刷一層面漆。面漆的涂刷及環(huán)節(jié)要求與底漆相同。根據(jù)現(xiàn)場環(huán)境溫度按照相應(yīng)的比例在面漆中加入固化劑和促進(jìn)劑攪拌均勻后使用（注意：促進(jìn)劑和固化劑嚴(yán)禁同時(shí)加入，應(yīng)當(dāng)先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌均勻）。
4、固化劑及促進(jìn)劑的配比固化劑的加入量為材料量的1.5%—3.5%，促進(jìn)劑的加入量為固化劑的10%。
5/根據(jù)環(huán)境溫度的低進(jìn)行調(diào)整，當(dāng)環(huán)境溫度高時(shí)，則降低固化劑與促進(jìn)劑的加入量；當(dāng)溫度降低時(shí)則增加固化劑與促進(jìn)劑的加入量。在施工前首先做一個(gè)小樣試驗(yàn)決定固化劑的加入量，控制點(diǎn)為加入固化劑及促進(jìn)劑并攪拌均勻后60分鐘左右開始固化即可。（促進(jìn)劑和固化劑嚴(yán)禁同時(shí)加入，應(yīng)當(dāng)先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌均勻）
6）玻璃鱗片膠泥內(nèi)襯防腐設(shè)備運(yùn)行需按各設(shè)備運(yùn)行手冊(cè)執(zhí)行。
玻璃鱗片膠泥概述：
玻璃鱗片膠泥在煙氣脫硫裝置中，二氧化硫等腐蝕氣體對(duì)基體的腐蝕十分嚴(yán)重。我公司引進(jìn)并開發(fā)的HW系列玻璃鱗片膠泥 有效地解決了這一問題，目前已廣泛應(yīng)用于發(fā)電廠煙氣脫硫裝置、電除塵、以及石油化工、冶金、環(huán)保等行業(yè)防腐蝕工程。
玻璃鱗片膠泥施工工藝：
1、進(jìn)入現(xiàn)場根據(jù)施工現(xiàn)場要求定制腳手架、達(dá)到符合施工條件
2、施工要點(diǎn)、施工溫度在15-20度之間。濕度不能大于%80施工作業(yè)時(shí)先做底層、在做中層、是面層。
3、首先噴砂除銹、在除銹后12小時(shí)內(nèi)涂刷封閉底漆、在底漆干后進(jìn)行玻璃鱗片膠泥施工、玻璃鱗片膠泥施工采用抹涂的方法、一次抹厚度約1mm左右、一般分兩次完成、后一道工序在前一層見干后進(jìn)行。（一般間隔）涂抹時(shí)，持刀與基層保持一定的角度、沿持刀的尖角按銳角方向推抹、盡量把膠泥和基礎(chǔ)的氣泡擠出、涂抹沿一個(gè)方向進(jìn)行不得堆料攤抹。
4局部用玻璃絲布加強(qiáng)、如拉筋、陰陽角、整條焊口、從而確保這些部位的防腐層質(zhì)量.
5刷面漆。
6清理現(xiàn)場，拆卸施工工具，等待玻璃鱗片膠泥整體干燥，大約需要3--5天后，施工對(duì)象就可以進(jìn)行投入使用！
玻璃鱗片膠泥特點(diǎn)：
玻璃鱗片膠泥具有突出的耐化學(xué)腐蝕、耐氣體滲透、極好的熱穩(wěn)定性和機(jī)械性能，能耐有機(jī)溶劑和氧化劑，抗?jié)B透、耐磨 、長壽命、易施工等特點(diǎn)
玻璃鱗片膠泥用途：
1、排煙脫硫裝置，這是玻璃鱗片涂料厚膜襯里應(yīng)用最成功的領(lǐng)域之一。
2、石油貯槽內(nèi)襯，這是玻璃鱗片涂料薄膜襯里應(yīng)用的成功證明。
3、海洋工程。
4、混凝土建筑中的應(yīng)用。玻璃鱗片涂料可用于化工、醫(yī)藥和食品廠的地面、墻面、天花板、排水溝以及大型廢水池、游泳池和海水養(yǎng)殖等的防腐。
5、各類裝置中的應(yīng)用。化工行業(yè)的各種貯槽容器、化學(xué)反應(yīng)、混合、分離各過程的塔器、管道可用玻璃鱗片涂料防腐。
6、市政工程和建筑防腐。
7、各種類型食品容器的內(nèi)襯。
8、電子工業(yè)和各種藥品的容器內(nèi)襯。
9、船舶的內(nèi)外防腐。
一）玻璃鱗片涂料是一種新型、高效防腐涂料,由于涂料中添加了片狀玻璃鱗片,在涂層中片狀玻璃鱗片彼此平行或重迭排列,形成一道道鱗片保護(hù)屏障,延緩腐蝕介質(zhì)透過涂層到達(dá)基材表面的時(shí)間,從而大大延長了基材的使用壽命，玻璃鱗片涂料宜作為中層漆或面層漆使用，與相應(yīng)的環(huán)氧底漆配套組成復(fù)合防腐層。璃鱗片膠泥以樹脂為分散介質(zhì)，耐水性、機(jī)械性能、熱穩(wěn)定性和電化學(xué)性能差，且單一樹脂防腐涂料具有很大的局限性，因此通常將多種樹脂有機(jī)結(jié)合起來，提高其整體性能。玻璃鱗片膠泥較溶劑型涂料而言，交聯(lián)密度低，不利于阻隔腐蝕劑的進(jìn)入，可將納米粒子分散在水性涂料中，提高涂料防腐屏障作用和熱穩(wěn)定性，也可將聚(PANI)與樹脂形成復(fù)合防腐涂料，憑借其高相對(duì)分子質(zhì)量和在界面處形成絕緣保護(hù)層阻擋腐蝕反應(yīng)的發(fā)生，提高涂層的防腐性。
二）適用場所煙囪、冷水塔、水塔、尿素造粒塔、排毒塔、電視臺(tái)塔、發(fā)射塔、微波塔，變電構(gòu)架、橋梁，各種龍門吊車，鋼梁屋架，煤氣罐、（油、酸、堿、溶劑）儲(chǔ)罐及化工設(shè)備等金屬表面處理，特種防腐。
三）玻璃鱗片膠泥組成：
由乙烯基樹脂、玻璃鱗片、顏料、固化劑、助劑和溶劑等組成。
優(yōu)良的附著力和耐久性、耐性及抗沖擊性能。
具有優(yōu)良的耐水性、耐鹽水性、耐油性、性及一定程度的性。
固體份含量高，可作為厚膜涂料使用，耐溶劑性好。
組分中含有大量玻璃鱗片。成膜后屏蔽性強(qiáng)，能有效阻止腐蝕介質(zhì)的滲透，達(dá)到隔離防銹目的。
四）玻璃鱗片能阻止水蒸汽和化學(xué)溶劑對(duì)基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由 C- 玻璃組成的玻璃鱗片具有優(yōu)良的抗化學(xué)耐用性。穩(wěn)定性好，抗化學(xué)藥品性優(yōu)良、耐溫性能好。
五） 玻璃鱗片膠泥可以使用刷涂、無氣噴涂和空氣輔助噴涂方法施工。
涂層要薄涂，起過渡作用，目的使涂層與基體附著力更好。
建議涂2-3遍。待每遍涂層表干后，進(jìn)行下一道涂裝， 表干時(shí)間2-4小時(shí)，實(shí)干24小時(shí)以上。使用方法；刮板、抹子、涂抹；
涂層厚度 2mm／二到三次施工
涂料用量 0.3公斤/平米
膠泥用量 2mm厚度 3.2公斤/平米
施工環(huán)境 5 -30
相對(duì)濕度 85％以下保管方法 保管于陰涼干燥處，避免陽光直射
玻璃鱗片膠泥在陰涼干燥處密閉保存，25°以下有效保存期為三個(gè)月
